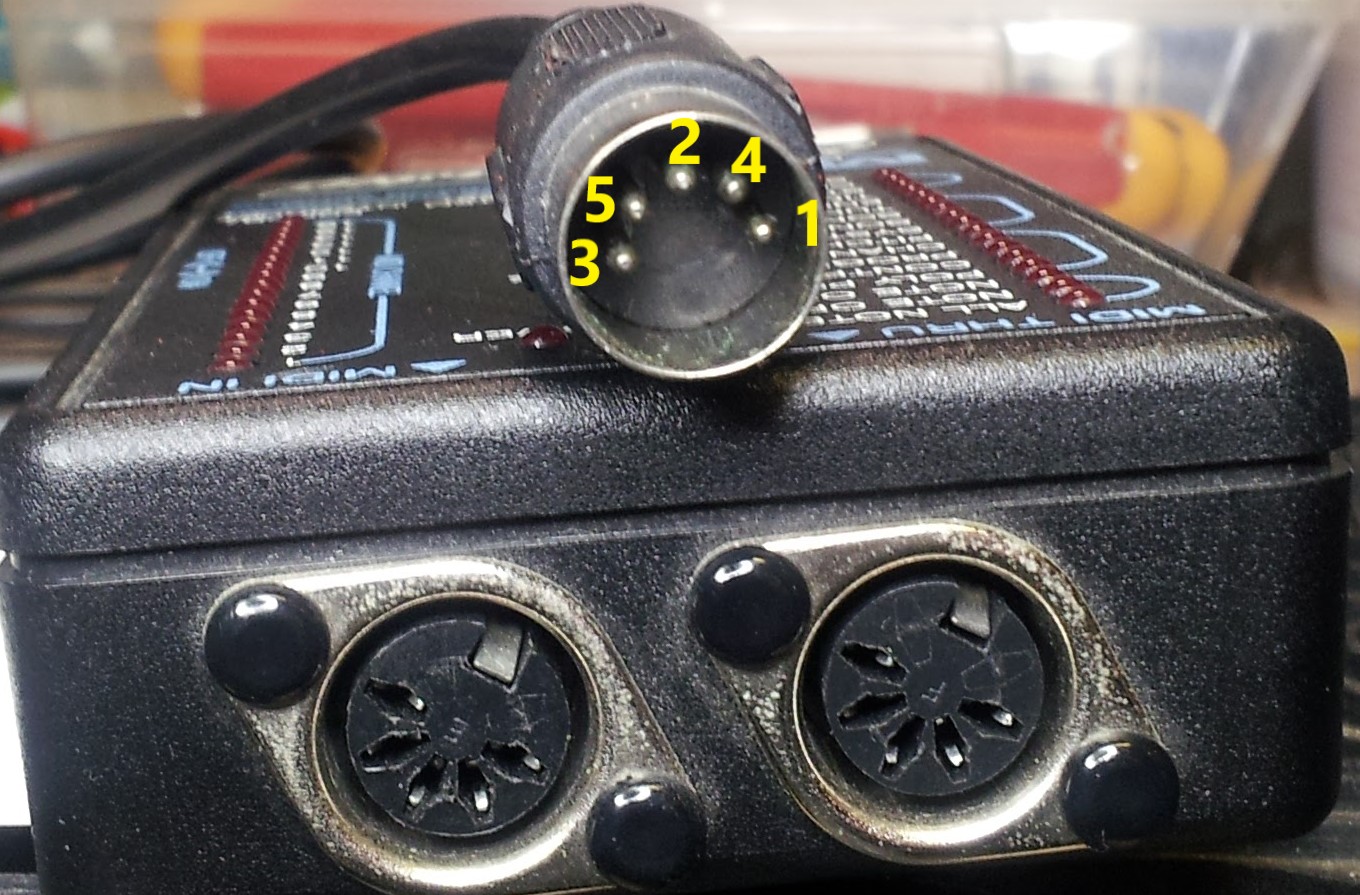

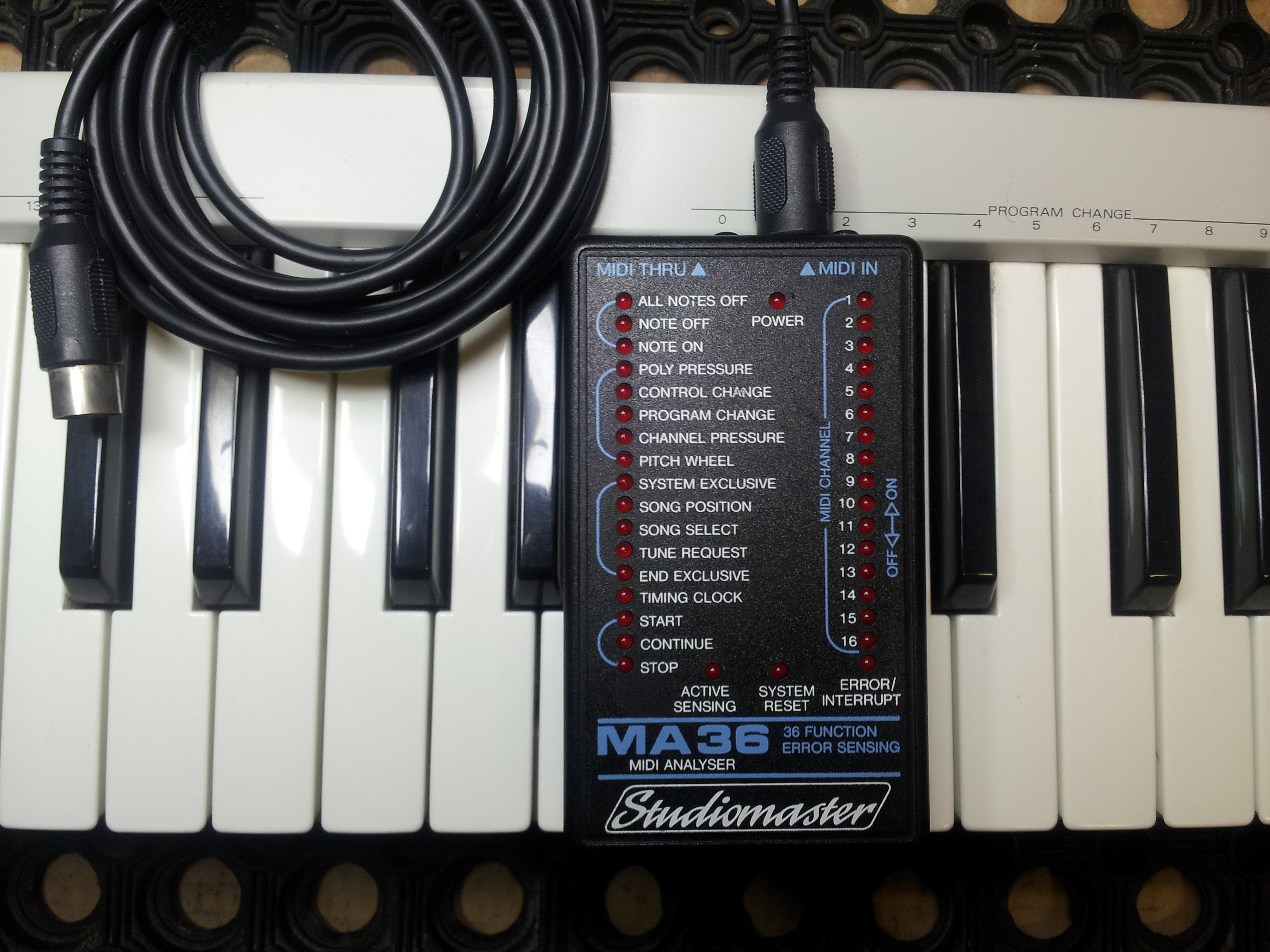

De midi-kabel zelf heeft twee 5-polige DIN-pluggen, hieronder de pin-bezetting van de aansluitingen op de midi-interface:
| Pin No. | Midi IN | Midi Out | Midi Thru |
|---|---|---|---|
| 1 | N/C | N/C | N/C |
| 2 | N/C | Shield | Shield |
| 3 | N/C | N/C | N/C |
| 4 | signaal Rx+ | +5v | +5v |
| 5 | signaal Rx- | signaal Tx | signaal Tx |
-
Dus bij het eventueel zelf solderen van een midi-kabel: van beide pluggen pin 2,4 en 5 (1:1) solderen!
